ECG Normal — Caso Cardiologia/ECG
mmed.cases Seed· cardiology_ecg 0 0 0
Apresentação Clínica
Eletrocardiograma de 12 derivações obtido para avaliação cardiológica. O traçado apresenta alterações compatíveis com ECG Normal. Interpretação clínica e correlação com quadro do paciente são necessárias.
Imagens
Clique para ampliar
Análise do Scanner
Comparativo clínico lado a lado
Diagnóstico Verificado
ECG Normal
Diferenciais: Artefato de equipamento (leitura automática incorreta); Bloqueio de Ramo Direito (incompleto); Isquemia/infarto verdadeiro (área inativa inferior antiga)
Análise do Scanner
Achados:

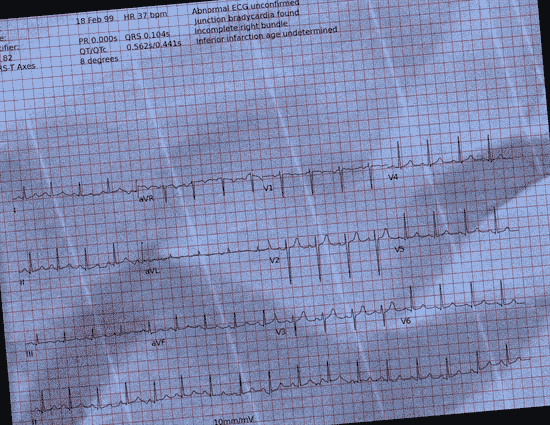

• Traçado fotográfico com leve inclinação e reflexos na imagem (qualidade aceitável para leitura).
• Artefato de leitura automática evidente: o cabeçalho impresso registra 'HR 37 bpm', 'PR 0.000s' e 'Junction bradycardia found', contudo o traçado manual demonstra claramente ondas P sinusais presentes (mais bem visualizadas na tira de ritmo em DII) precedendo cada QRS.
• Frequência cardíaca calculada manualmente em aproximadamente 85-95 bpm.
• Eixo do QRS desviado para a esquerda (complexo predominantemente positivo em DI e negativo em aVF).
• Morfologia de padrão rSR' nas derivações V1 e V2 com duração do complexo QRS no limite superior (aproximadamente 100-110 ms), sugestivo de atraso de condução à direita.
• Presença de ondas Q iniciais nas derivações inferiores (DIII e aVF).
• Onda T invertida em DIII. Segmentos ST predominantemente iselétricos nas demais derivações, sem desvios agudos.
Confiança do modelo: 85%
⚠️ FERRAMENTA DE TRIAGEM — Esta análise não substitui a avaliação clínica presencial. Achados suspeitos devem ser encaminhados para avaliação especializada.
Qualidade da Análise85%
Pontos de Ensino
- 1Always use a systematic approach: rate, rhythm, axis, intervals, ST/T changes.
- 2ECG Normal can be transient — correlate with clinical presentation.
- 3Serial ECGs may be necessary to detect evolving changes.
